Диаграмма — это графическое представление данных, которое помогает быстро увидеть и проанализировать сравнения, структуру, тренды и взаимосвязи. Ниже мы разберем основные виды диаграмм с примерами, дадим алгоритм выбора подходящего типа и рассмотрим популярные инструменты для их создания.
- Что такое диаграмма и как она выглядит
- Для чего нужны диаграммы и где они используются
- Основные виды диаграмм: какие бывают и для чего подходят
- Примеры использования диаграмм на практике
- Как выбрать диаграмму под свои задачи: таблица сравнения
- Как выбрать правильную диаграмму: алгоритм
- Инструменты для создания диаграмм
- Как правильно оформить диаграмму
- FAQ по диаграммам
Что такое диаграмма и как она выглядит

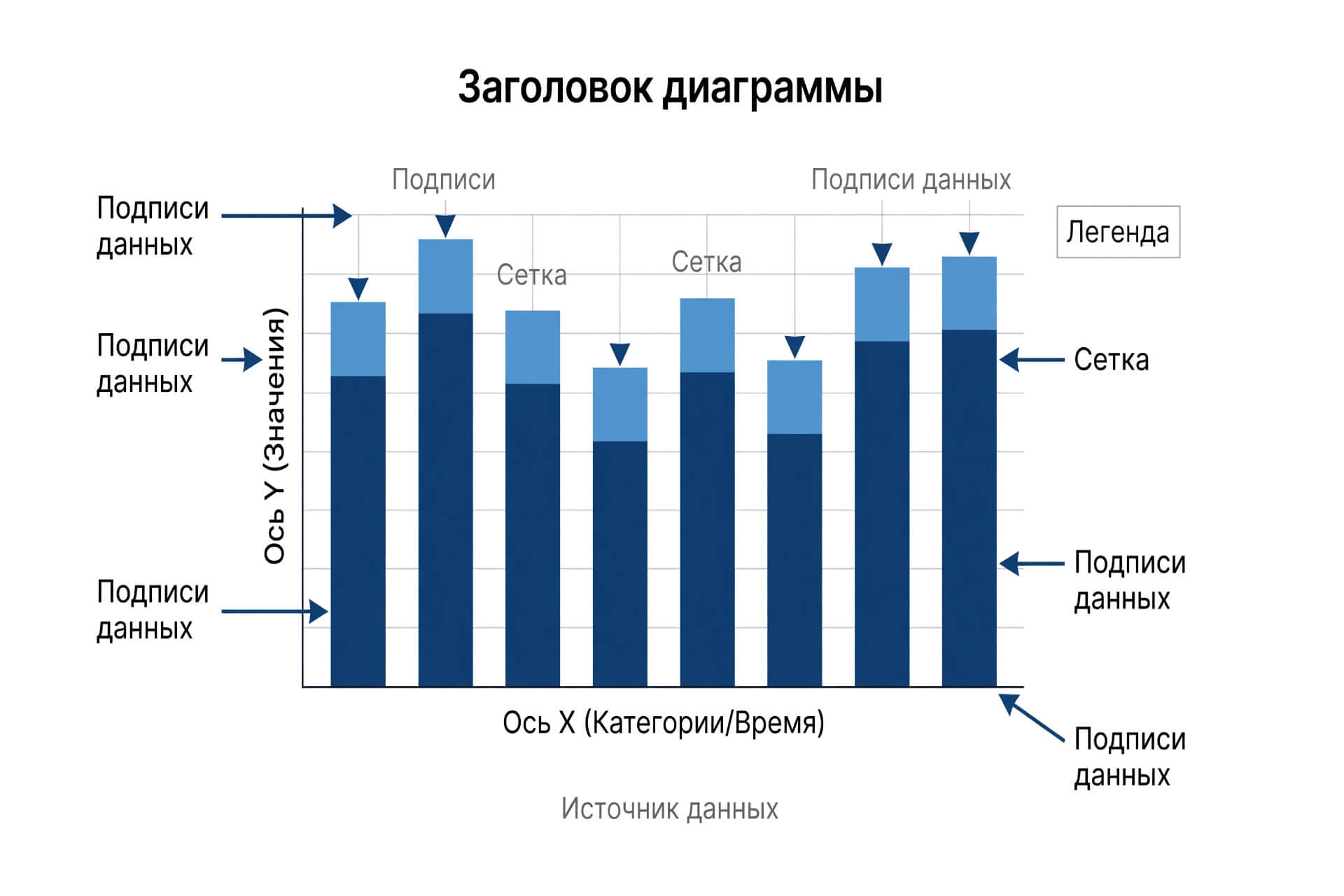

Диаграмма — это способ визуализации данных, при котором числовая информация или категории представляются в виде графических элементов: линий, столбцов, секторов или точек. Основная задача — сделать сложные данные понятными и наглядными.Любая диаграмма состоит из базовых элементов:
- Оси. Обычно это горизонтальная ось X (для категорий или времени) и вертикальная ось Y (для значений).
- Шкала. Разметка на осях, которая показывает диапазон значений.
- Геометрические элементы. Столбцы, линии, точки или секторы, размер или положение которых соответствует данным.
- Подписи данных. Конкретные значения, отображаемые рядом с элементами для точности.
- Легенда. Расшифровка цветов или символов, если на диаграмме показано несколько рядов данных.
- Заголовок. Краткое описание того, что изображено на диаграмме.
- Источник. Указание, откуда были взяты данные, для подтверждения их достоверности.

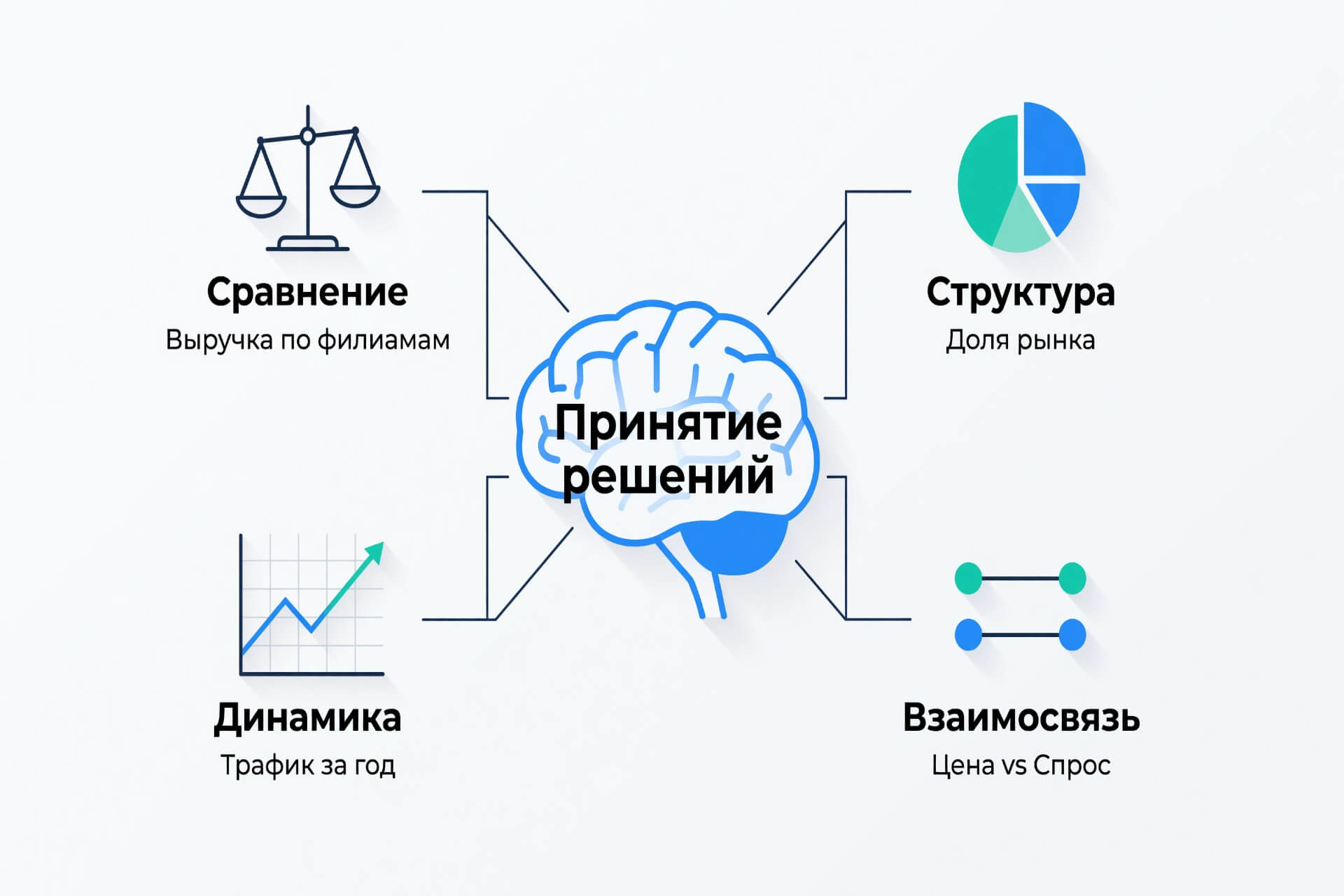

Для чего нужны диаграммы и где они используются
Диаграммы — это мощный инструмент для анализа и коммуникации, который применяется в самых разных сферах: от бизнес-отчетов до научных исследований. Они помогают решать следующие задачи:- Быстрый анализ данных. Диаграммы позволяют мгновенно сравнивать показатели, отслеживать динамику, находить аномалии и выявлять скрытые закономерности, которые сложно заметить в таблице.
- Эффективная коммуникация. В презентациях и отчетах диаграмма доносит ключевую мысль за секунды, делая информацию более убедительной и запоминающейся. Исследования показывают, что динамическая визуализация может повышать эффективность восприятия на 267 % по сравнению со статичными изображениями.
- Принятие решений. Руководители используют диаграммы для контроля ключевых показателей эффективности (KPI), оценки результатов и формирования гипотез для дальнейшего развития бизнеса.
- Обучение и исследования. В научной и образовательной среде диаграммы используются для наглядной демонстрации результатов экспериментов, статистических данных и сложных концепций.
Основные виды диаграмм: какие бывают и для чего подходят
Выбор правильного типа диаграммы зависит от задачи, которую вы хотите решить. Неверно подобранный вид может не только запутать, но и привести к неверным выводам. Рассмотрим основные типы диаграмм и их применение.Линейная диаграмма (график)

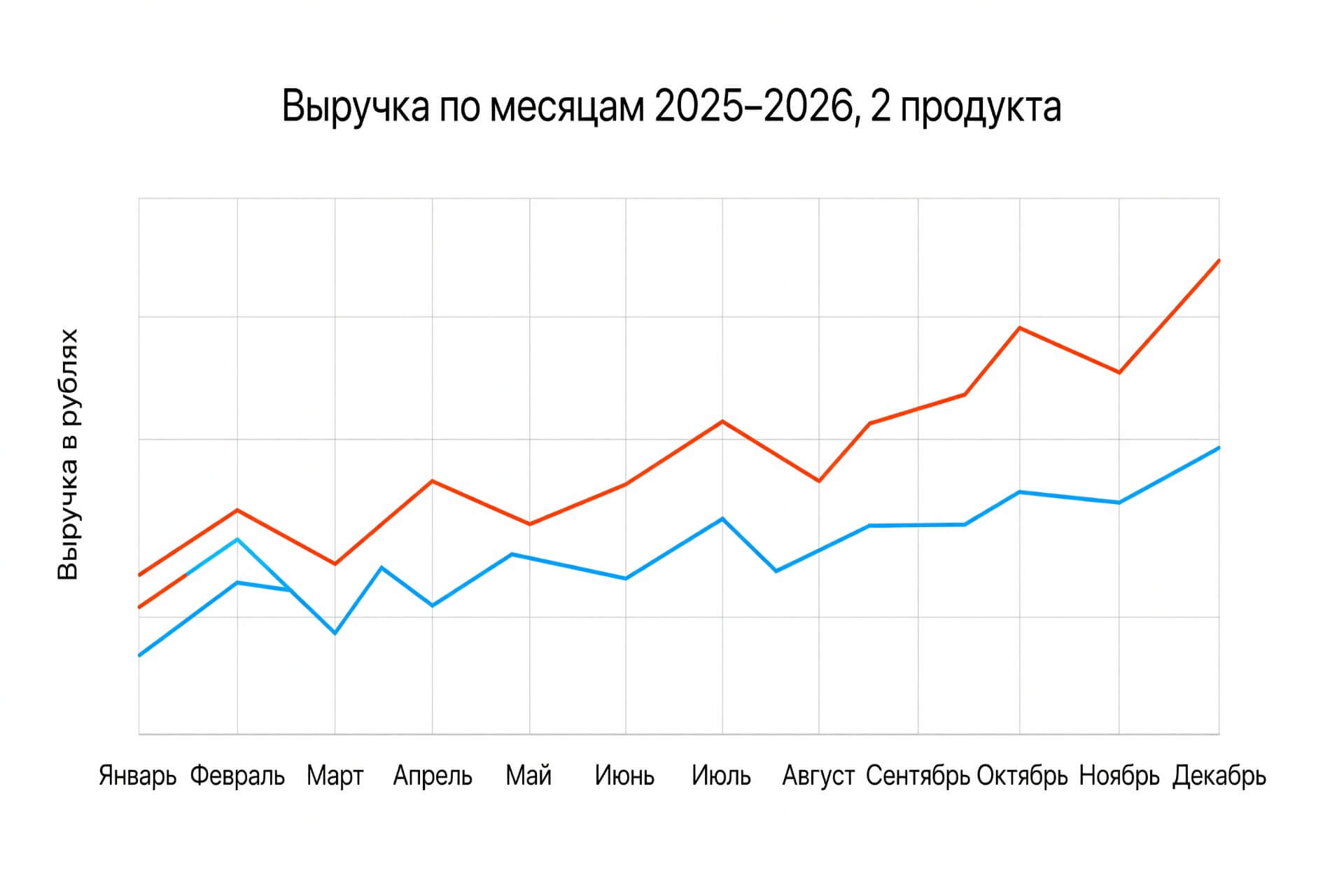

Это один из самых популярных типов, который соединяет точки данных линиями.- Когда использовать: для отслеживания динамики показателей во времени. Идеально подходит для демонстрации трендов, сезонности и цикличности. Например, изменение выручки по месяцам, динамика трафика на сайт или колебания курса валют.
- Плюсы: отлично показывает непрерывные изменения и позволяет сравнивать несколько временных рядов на одной диаграмме.
- Минусы: становится трудночитаемой при большом количестве линий (более 4–5). Восприятие сильно зависит от выбранного масштаба оси Y.

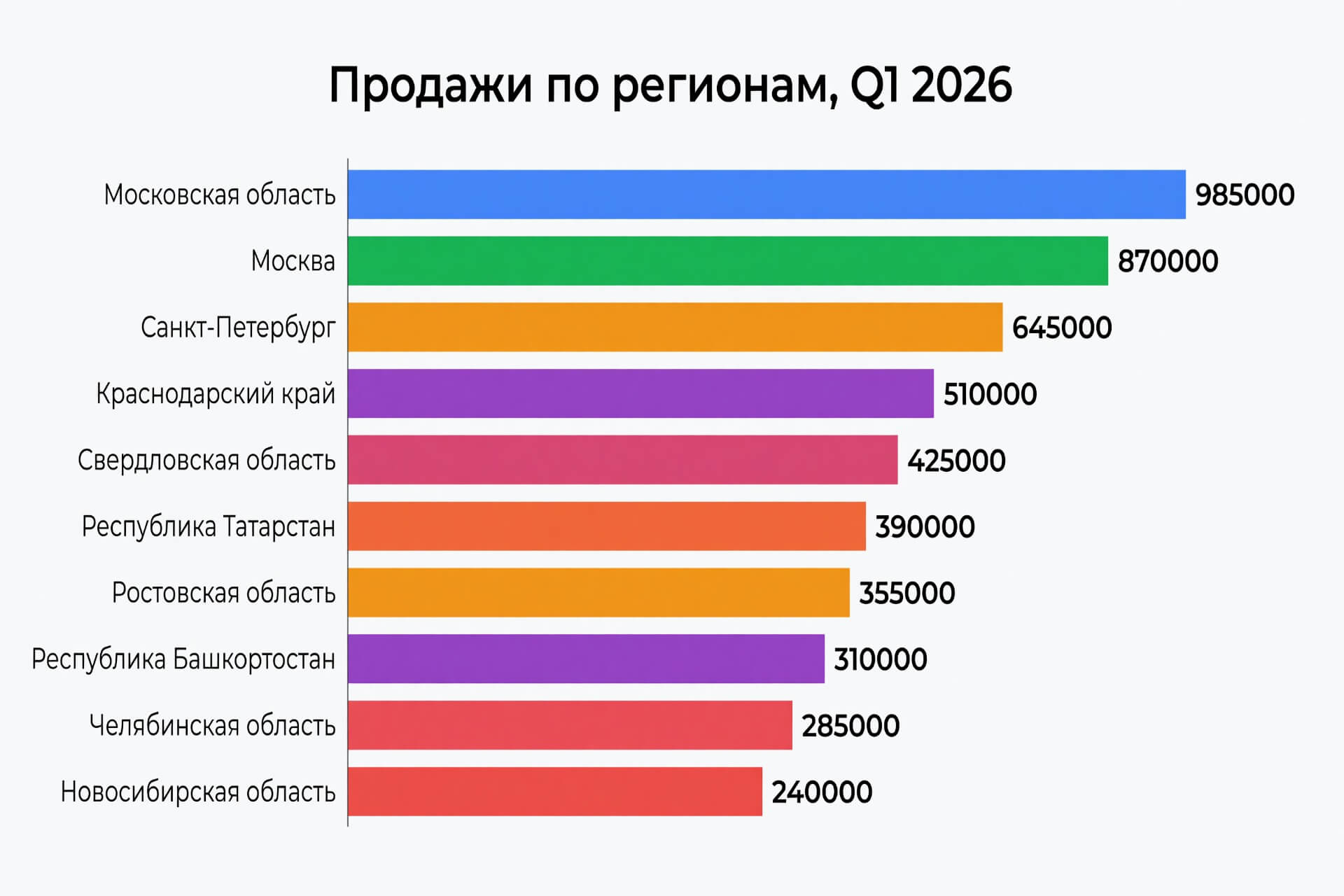

Столбчатая диаграмма (Bar chart)
Также известна как гистограмма или барчарт. Представляет данные в виде прямоугольных столбцов, высота или длина которых пропорциональна значениям.- Когда использовать: для сравнения дискретных категорий. Например, объемы продаж по разным регионам, количество заявок по рекламным каналам или результаты опроса. Оптимально использовать до 10–15 категорий.
- Плюсы: очень наглядна, позволяет легко сравнивать значения и ранжировать категории. Горизонтальный вариант (линейчатая диаграмма) удобен при длинных названиях категорий.
- Минусы: может выглядеть перегруженной при большом количестве категорий. Искажает восприятие, если вертикальная ось начинается не с нуля.

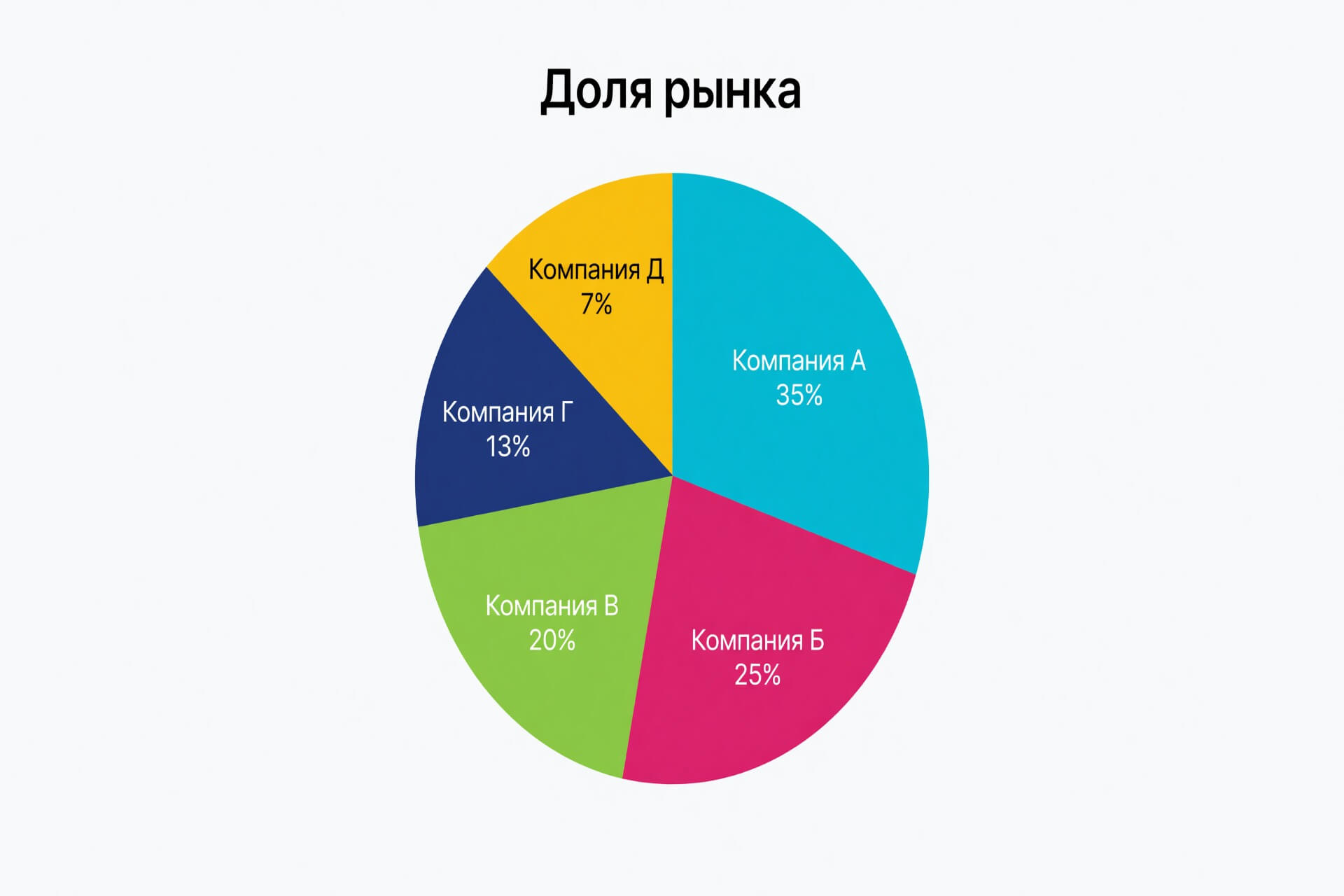

Круговая диаграмма (Pie chart)
Представляет собой круг, разделенный на секторы. Каждый сектор показывает долю от общего целого.- Когда использовать: исключительно для демонстрации структуры чего-то целого, когда сумма всех частей равна 100 %. Например, доля рынка разных компаний, структура расходов бюджета. Эффективна при малом количестве сегментов — от 2 до 5.
- Плюсы: интуитивно понятна для отображения долей.
- Минусы: человеческий глаз плохо сравнивает площади секторов, особенно если их значения близки. Становится бесполезной при большом количестве сегментов (6 и более). 3D-эффекты сильно искажают восприятие. Для сравнения лучше использовать столбчатую диаграмму.

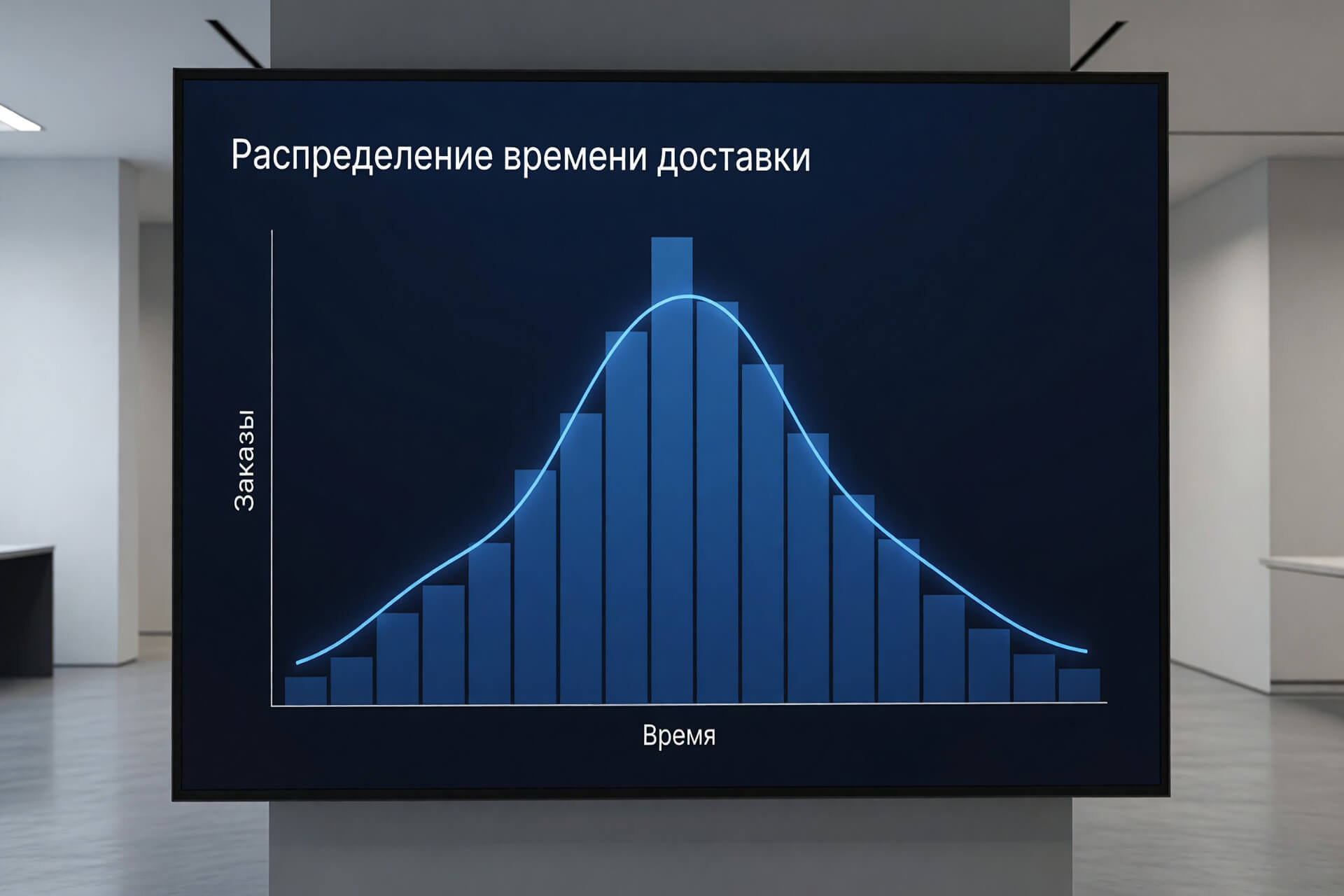

Гистограмма
Внешне похожа на столбчатую диаграмму, но решает другую задачу.- Когда использовать: для анализа распределения одной непрерывной количественной переменной. Гистограмма показывает, как часто значения попадают в определенные интервалы (бины). Например, распределение клиентов по возрасту, времени доставки заказов или сумме чека.
- Плюсы: помогает понять форму распределения данных (нормальное, асимметричное), выявить пики (моду) и выбросы.
- Минусы: внешний вид сильно зависит от выбранной ширины интервалов (бинов). Не подходит для категориальных данных.

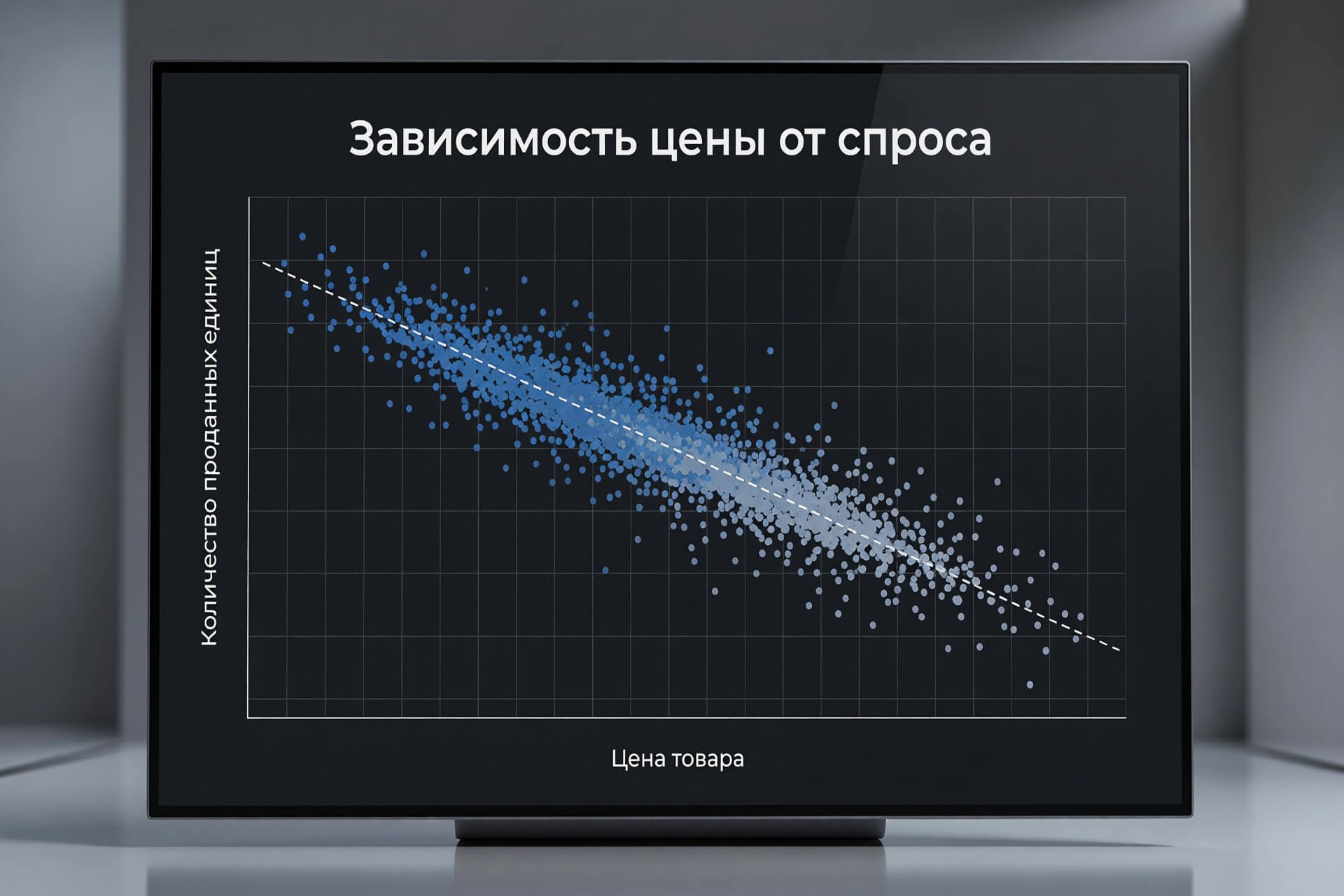

Диаграмма рассеяния (Scatter plot)
Также известна как точечная диаграмма или скаттерплот. Показывает взаимосвязь между двумя количественными переменными.- Когда использовать: для выявления корреляции (зависимости) между двумя наборами данных. Например, зависимость между расходами на рекламу и объемом продаж, ценой товара и спросом, ростом и весом человека.
- Плюсы: позволяет быстро увидеть тип зависимости (положительная, отрицательная, отсутствует), ее силу и наличие выбросов или кластеров. Можно добавить линию тренда для визуализации основной тенденции.
- Минусы: при большом объеме данных точки могут накладываться друг на друга, делая график нечитаемым (проблема решается настройкой прозрачности или использованием других типов диаграмм).

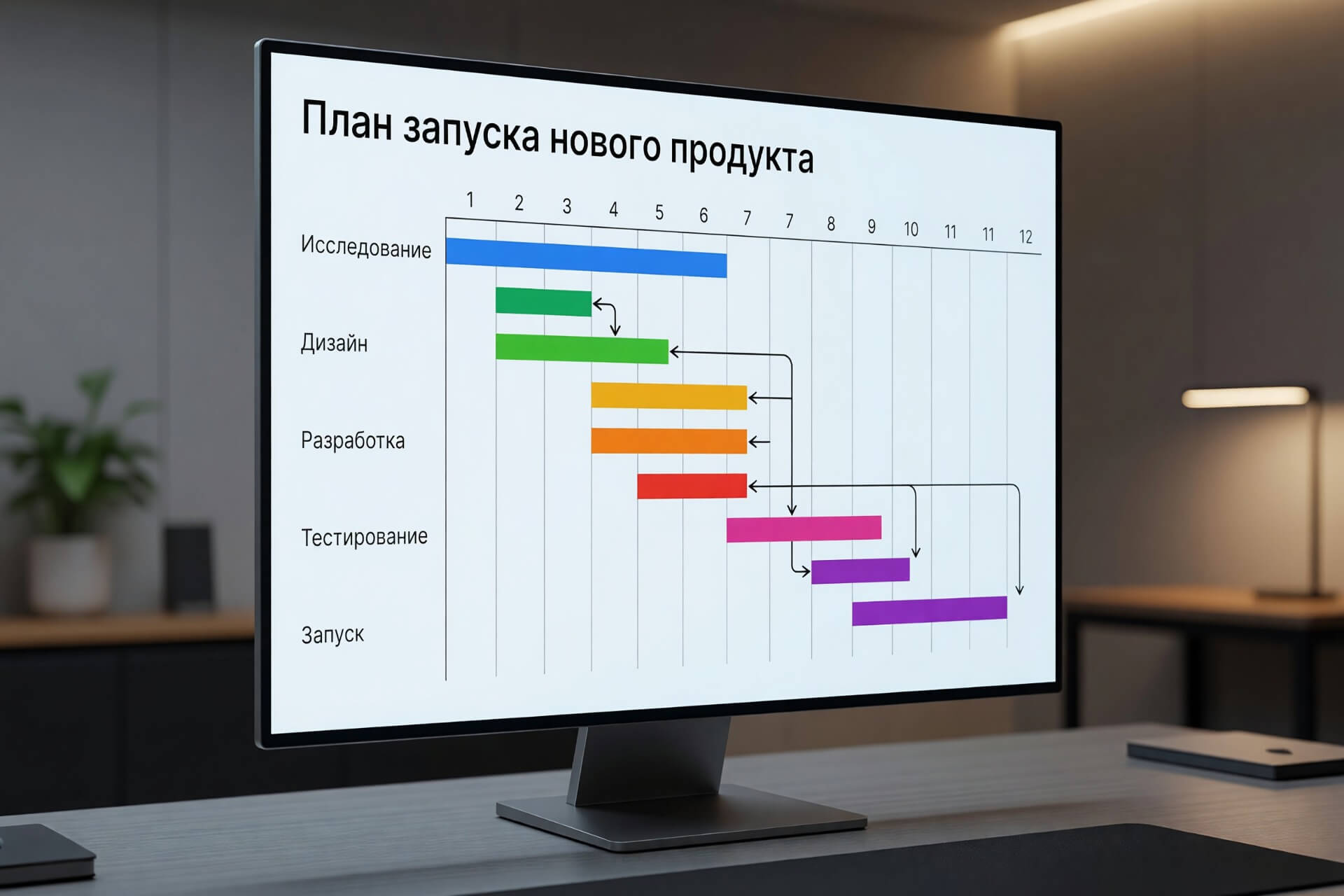

Диаграмма Ганта
Это тип горизонтальной столбчатой диаграммы, который используется для визуализации плана проекта.- Когда использовать: для планирования и контроля задач в проекте. Показывает даты начала и окончания задач, их длительность и взаимосвязи.
- Плюсы: наглядно представляет календарный график проекта, помогает отслеживать прогресс и выявлять узкие места.
- Минусы: становится сложной и громоздкой в крупных проектах с сотнями задач и сложными зависимостями.

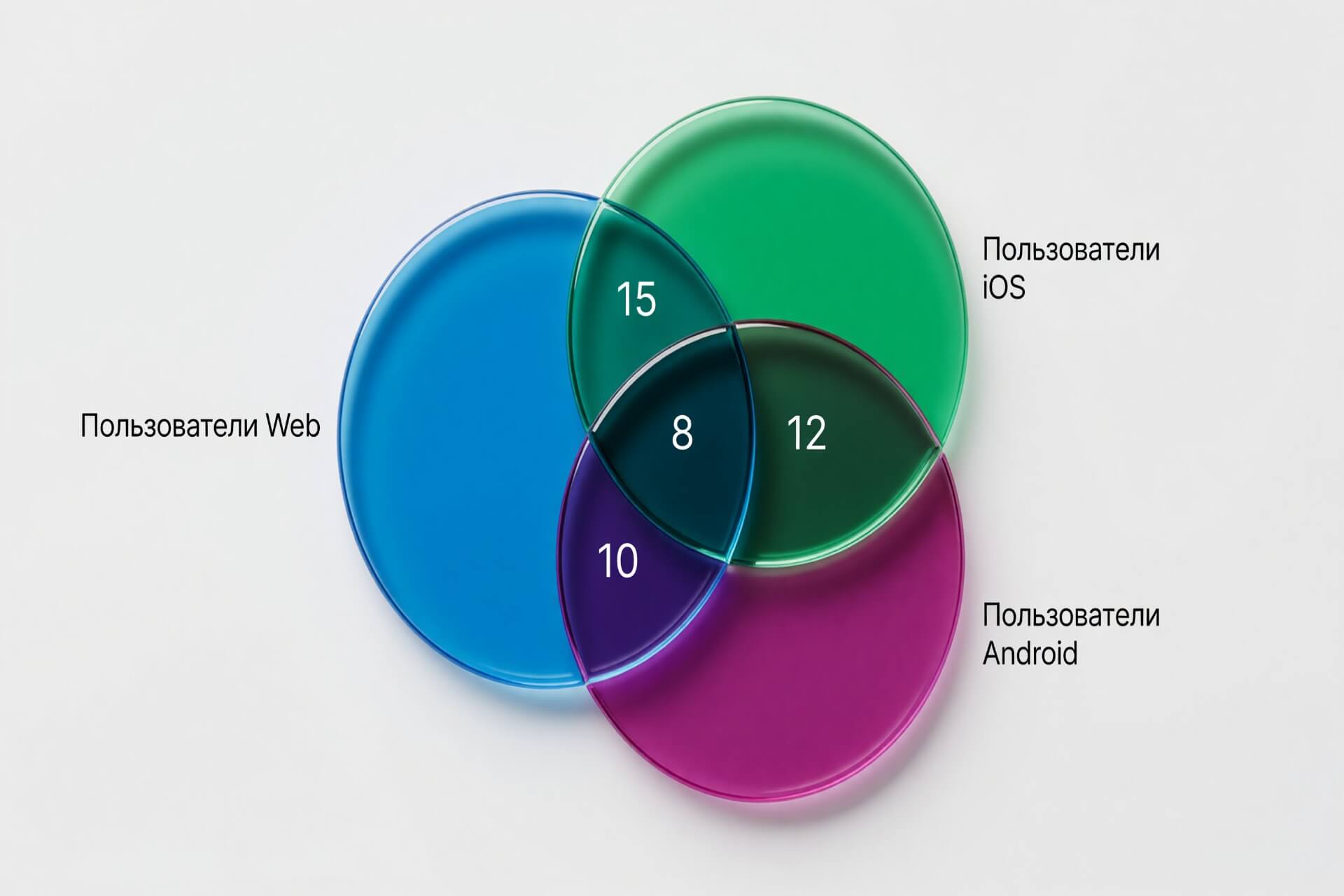

Диаграмма Венна
Иллюстрирует все возможные логические отношения между несколькими множествами.- Когда использовать: для демонстрации пересечений между группами. Например, сегментация аудитории (пользователи сайта, подписчики в соцсетях и клиенты из CRM), сравнение функциональности продуктов.
- Плюсы: очень наглядна для 2–3 множеств.
- Минусы: теряет читаемость при 4 и более множествах. Площади пересечений не всегда пропорциональны реальному количеству элементов, что может вводить в заблуждение.

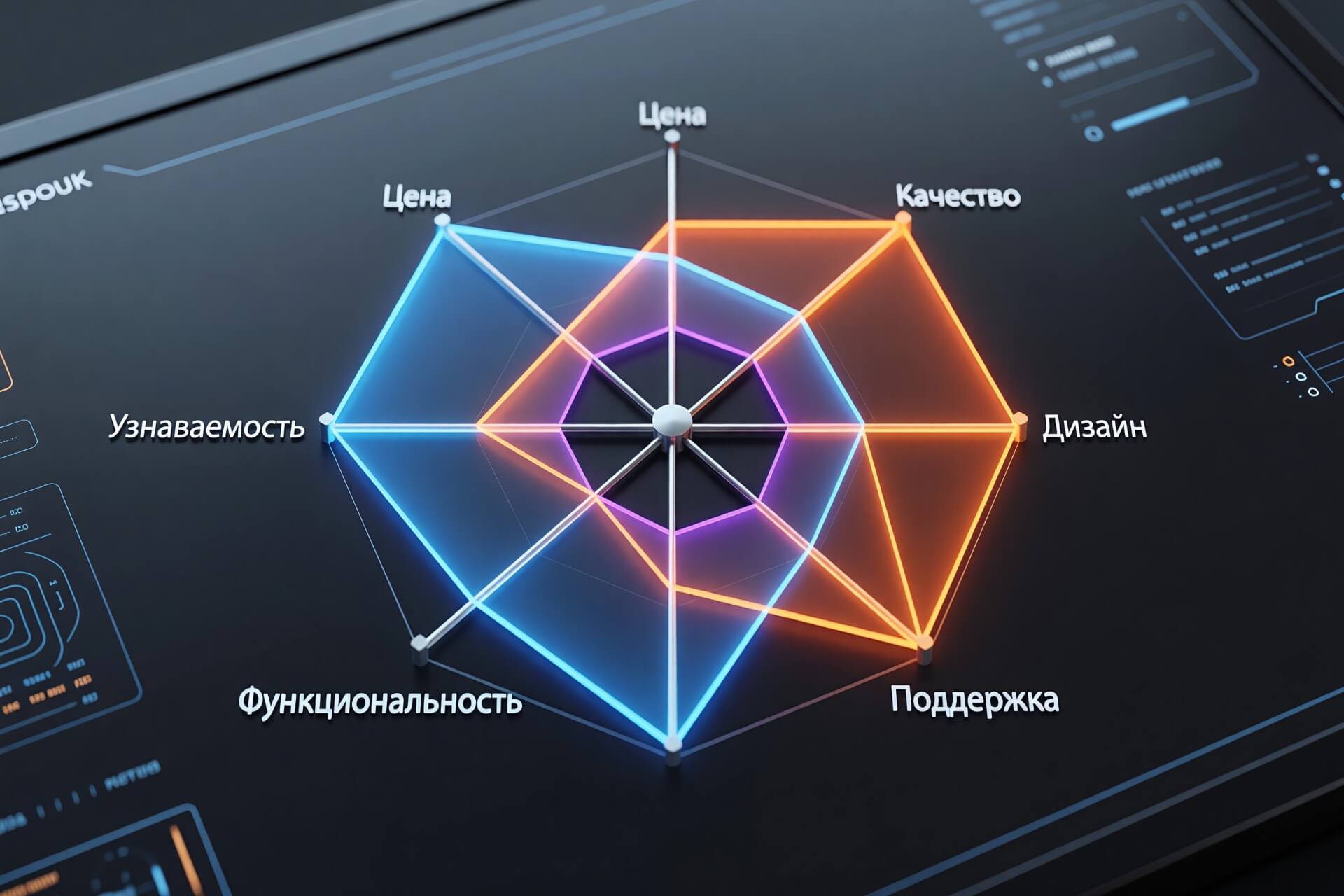

Радарная диаграмма (Spider chart)
Также называется лепестковой диаграммой. Позволяет сравнить несколько количественных переменных.- Когда использовать: для сравнения нескольких объектов (например, продуктов, кандидатов, брендов) по набору общих параметров. Например, оценка компетенций сотрудника, сравнение характеристик двух смартфонов. Оптимальна для 5-7 критериев.
- Плюсы: наглядно показывает "профиль" объекта и позволяет быстро выявить его сильные и слабые стороны.
- Минусы: трудно сравнивать более 2–3 профилей на одной диаграмме. Восприятие сильно зависит от порядка осей и выбранного масштаба.
Примеры использования диаграмм на практике
Рассмотрим несколько бизнес-сценариев и подходящие для них диаграммы:- Задача: Показать долю рынка для 4 основных конкурентов.
Решение: Круговая диаграмма (пайчарт). Она наглядно покажет, какую часть рынка занимает каждая компания. Лидера можно выделить цветом или вынести его сектор. - Задача: Проанализировать динамику выручки компании за последние три года.
Решение: Линейный график. Он четко отобразит тренд (рост, падение, стагнация), сезонные пики и спады. Можно добавить линию тренда для прогноза. - Задача: Сравнить выполнение плана продаж по 7 отделам.
Решение: Горизонтальная столбчатая диаграмма (линейчатая). Она позволит легко сравнить и отсортировать отделы по результативности. Можно добавить вертикальную линию на уровне 100 % для наглядности выполнения плана. - Задача: Выяснить, есть ли связь между размером скидки и средней суммой чека.
Решение: Диаграмма рассеяния (скаттерплот). Она покажет, существует ли корреляция: увеличивается ли средний чек при увеличении скидки.
Как выбрать диаграмму под свои задачи: таблица сравнения
Чтобы упростить выбор, мы подготовили таблицу, которая поможет сопоставить вашу цель с наиболее подходящим типом диаграммы.| Цель анализа | Оптимальные типы диаграмм | Пример данных из бизнеса |
|---|---|---|
| Сравнение | Столбчатая, Линейчатая | Сравнение выручки по филиалам, источники трафика на сайт, результаты A/B-теста. |
| Структура (доли от целого) | Круговая, Кольцевая | Структура расходов компании, сегментация клиентов по объему покупок. |
| Динамика (изменение во времени) | Линейный график, Диаграмма с областями | Изменение объема продаж по месяцам, динамика количества подписчиков за год. |
| Распределение | Гистограмма, Точечная диаграмма | Возрастной состав аудитории, распределение заказов по времени суток. |
| Взаимосвязь | Диаграмма рассеяния, Пузырьковая диаграмма | Связь между расходами на рекламу и количеством лидов, корреляция между ценой и конверсией. |
| План-график | Диаграмма Ганта | Этапы и сроки выполнения задач по проекту. |
| Пересечения | Диаграмма Венна | Пересечение аудиторий разных рекламных кампаний. |
| Профили | Радарная диаграмма | Сравнение характеристик продуктов-конкурентов, оценка компетенций сотрудников. |

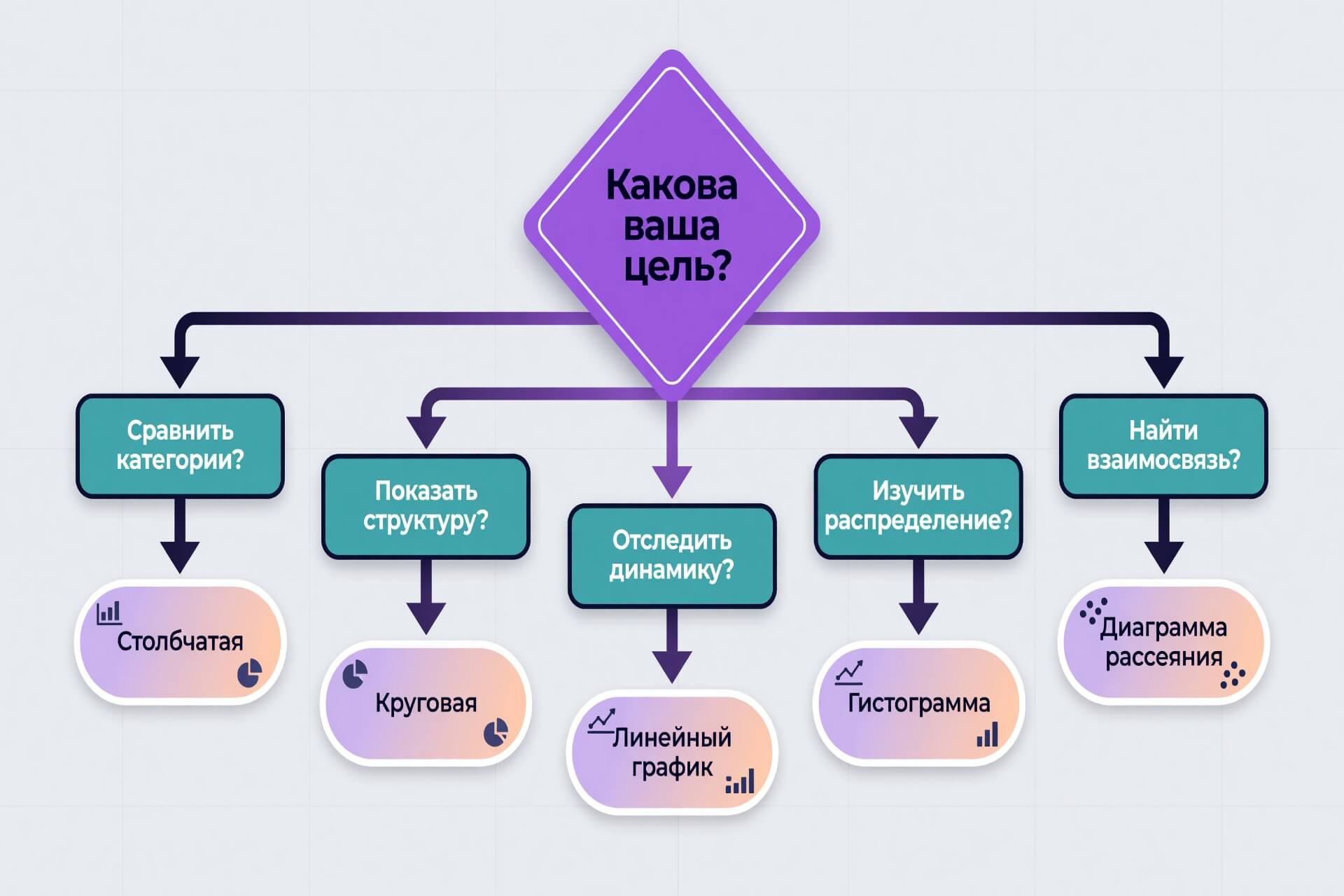

Как выбрать правильную диаграмму: алгоритм
Процесс выбора можно свести к нескольким простым шагам.
Шаг 1: Определение цели
Четко сформулируйте, что именно вы хотите показать. Главный вопрос, на который должна отвечать ваша диаграмма: сравнение, структура, динамика, распределение или взаимосвязь? Ответ на этот вопрос сразу сузит круг подходящих вариантов.Шаг 2: Оценка типа и объема данных
Проанализируйте ваши данные. Сколько у вас переменных? Какого они типа:- Количественные: числа, которые можно измерять (выручка, возраст, температура).
- Категориальные: группы или категории (города, названия продуктов, типы устройств).
- Временные: даты или периоды (дни, месяцы, годы).

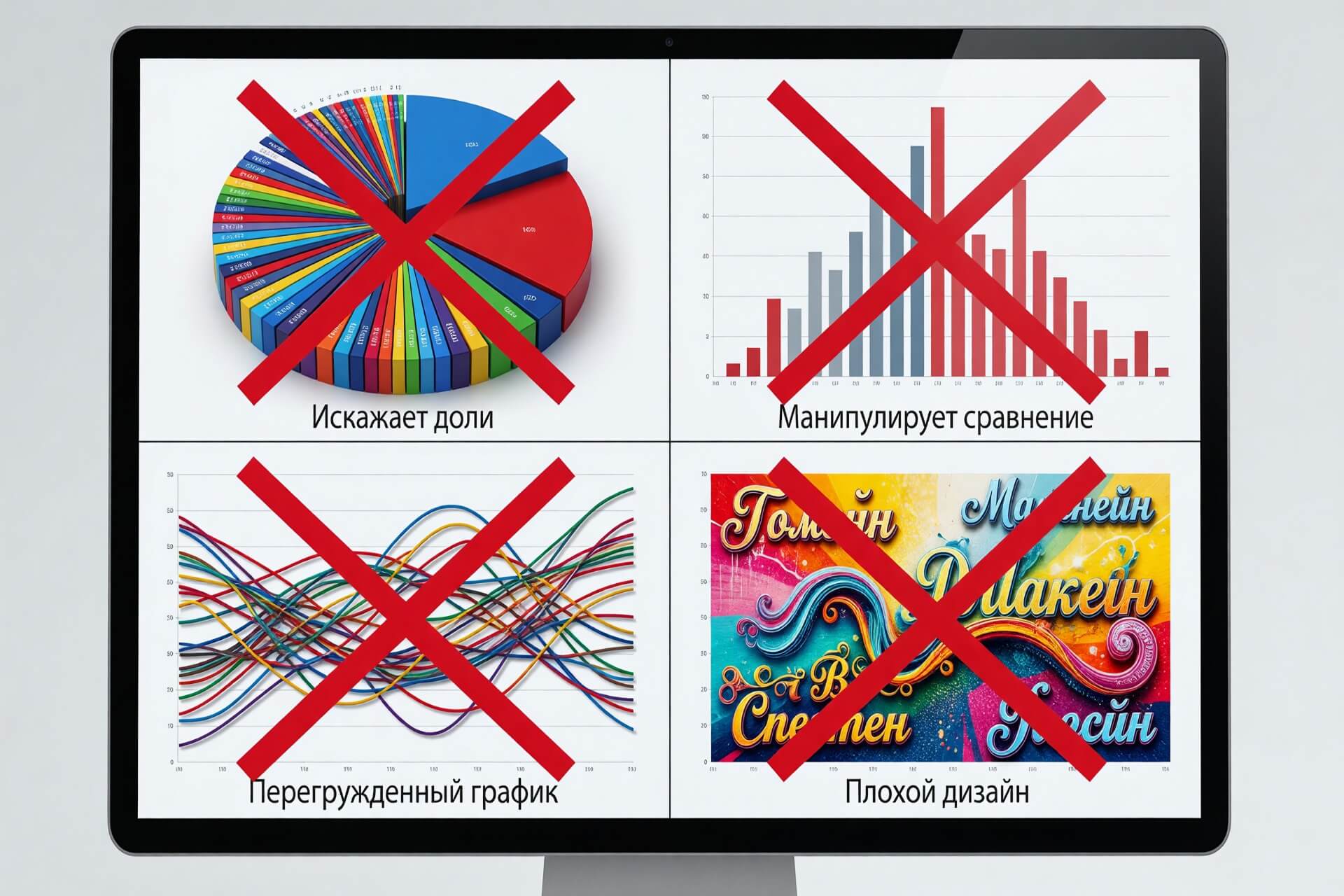

Частые ошибки при выборе
- Неправильное использование круговой диаграммы. Применение ее для сравнения или при наличии более 5–6 сегментов.
- "Нечестная" шкала. Начало оси Y на столбчатой диаграмме не с нуля, что визуально преувеличивает разницу между значениями.
- "Спагетти-график". Слишком много линий на линейной диаграмме, которые переплетаются и делают ее нечитаемой.
- Избыточный дизайн. Использование 3D-эффектов, теней, ярких фонов и декоративных шрифтов, которые создают "визуальный шум" и отвлекают от данных.
Инструменты для создания диаграмм
Существует множество программ и сервисов для построения диаграмм, от простых до профессиональных.- Excel / Google Таблицы. Самый доступный и популярный вариант для создания базовых диаграмм. Подходит для быстрых задач и несложных отчетов. Большинство функций доступны бесплатно.
- BI-системы (Power BI, Tableau, Looker Studio). Профессиональные инструменты для глубокого анализа данных и создания интерактивных дашбордов. Позволяют подключаться к различным базам данных и автоматически обновлять информацию.
- Языки программирования (Python, R). Библиотеки, такие как Matplotlib, Seaborn и Plotly для Python или ggplot2 для R, предоставляют максимальную гибкость для создания кастомизированных и сложных визуализаций.
- Онлайн-сервисы (Datawrapper, Flourish, RAWGraphs). Удобные инструменты для быстрого создания красивых и интерактивных диаграмм для публикаций в вебе, часто не требующие навыков программирования.
- AI-генераторы. Новое поколение инструментов, использующих генеративный ИИ (например, плагины для ChatGPT). Они позволяют создавать диаграммы по текстовому запросу, что значительно ускоряет процесс.

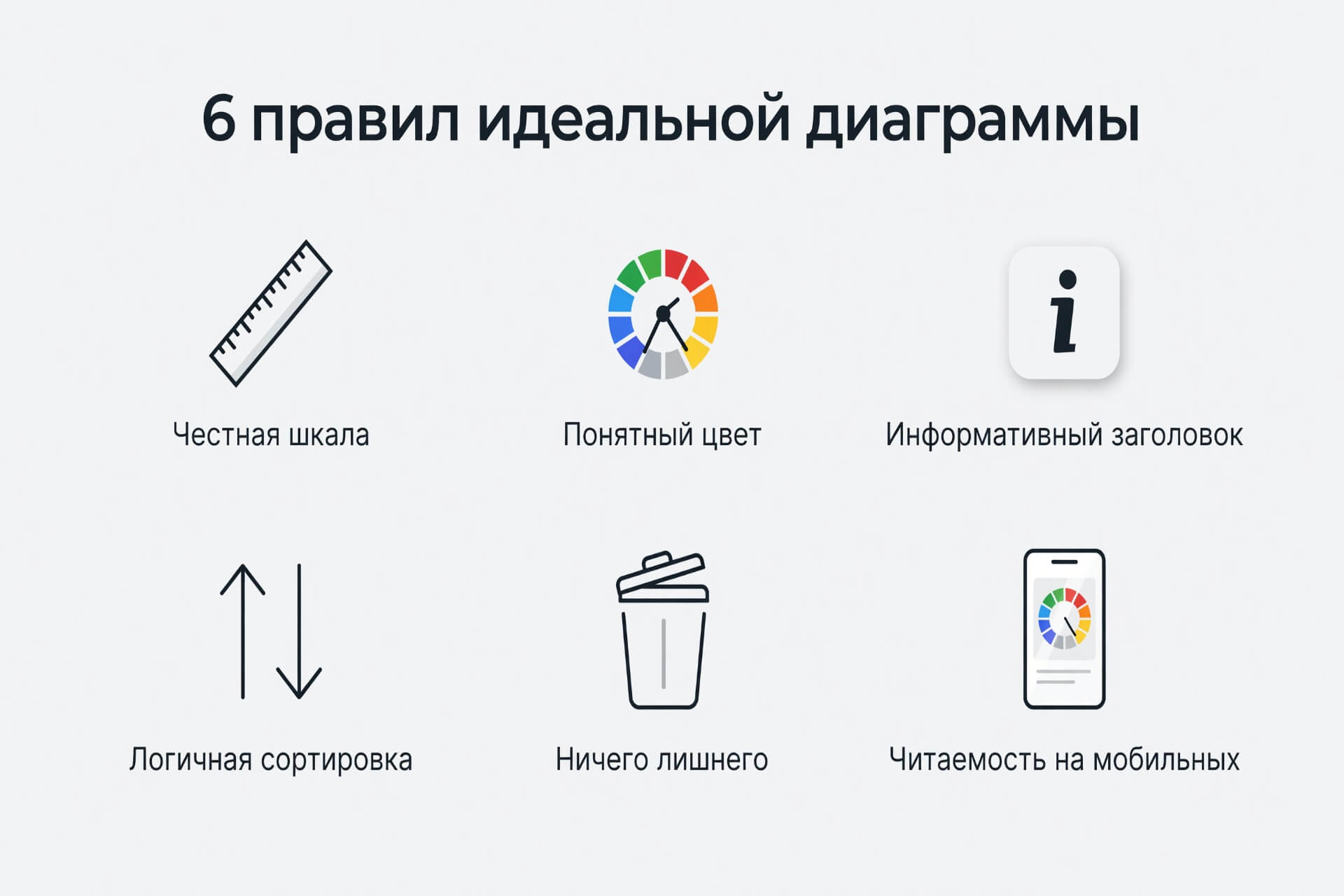

Как правильно оформить диаграмму
Чтобы ваша диаграмма была не только красивой, но и понятной, следуйте этим правилам:- Используйте честные масштабы. Для столбчатых диаграмм ось Y всегда должна начинаться с нуля. Интервалы на осях должны быть равномерными.
- Выбирайте правильные цвета. Используйте палитры, адаптированные для людей с нарушениями цветовосприятия (например, ColorBrewer). Согласно стандарту WCAG 2.2, контрастность текста и графических элементов должна быть не менее 4.5:1. Не кодируйте информацию только цветом — добавляйте подписи или разные текстуры.
- Пишите информативные заголовки и подписи. Заголовок должен отвечать на главный вопрос, а не просто описывать оси. Всегда указывайте единицы измерения и источник данных.
- Сортируйте данные. Сортировка категорий в столбчатой диаграмме по возрастанию или убыванию делает ее более читаемой.
- Соблюдайте минимализм. Убирайте все лишнее: ненужную сетку, рамки, тени, 3D-эффекты. Чем меньше "визуального шума", тем легче считывается информация.
- Думайте о мобильных устройствах. Убедитесь, что ваша диаграмма и все подписи на ней хорошо читаются на маленьких экранах.
FAQ по диаграммам
Разберем самые популярные вопросы касательно создания диаграмм
Чем диаграмма отличается от графика?
В широком смысле «график» — это синоним «диаграммы». Однако в узком, более частом употреблении, «графиком» называют именно линейную диаграмму, которая показывает зависимость одной переменной от другой (чаще всего — от времени). «Диаграмма» — более общее понятие, включающее в себя столбчатые, круговые и все остальные типы.
Когда лучше использовать круговую диаграмму, а когда — столбчатую?
Круговую диаграмму используйте только тогда, когда нужно показать долю каждой части от общего целого (в сумме 100 %) и у вас не более 5 сегментов. Для всех остальных случаев сравнения категорий, особенно если их больше 5, столбчатая диаграмма будет гораздо нагляднее и точнее.
Что такое гистограмма и чем она отличается от столбчатой диаграммы?
Главное отличие — в типе данных. Столбчатая диаграмма сравнивает дискретные, не связанные друг с другом категории (например, города, продукты). Гистограмма же показывает распределение непрерывной количественной переменной (например, возраст, цена), сгруппированной по интервалам (бинам). Поэтому в гистограмме столбцы всегда стоят вплотную друг к другу.
Как правильно подписывать оси и легенду?
Подписи должны быть краткими, но исчерпывающими. Обязательно указывайте единицы измерения (руб., %, шт.). Если возможно, лучше размещать подписи значений прямо на элементах диаграммы (столбцах, секторах), а не использовать отдельную легенду — это упрощает восприятие.
Как указывать источник данных?
Источник принято указывать мелким шрифтом под диаграммой слева. Например: «Источник: данные CRM-системы компании за 2026 год». Это повышает доверие к вашей визуализации.
